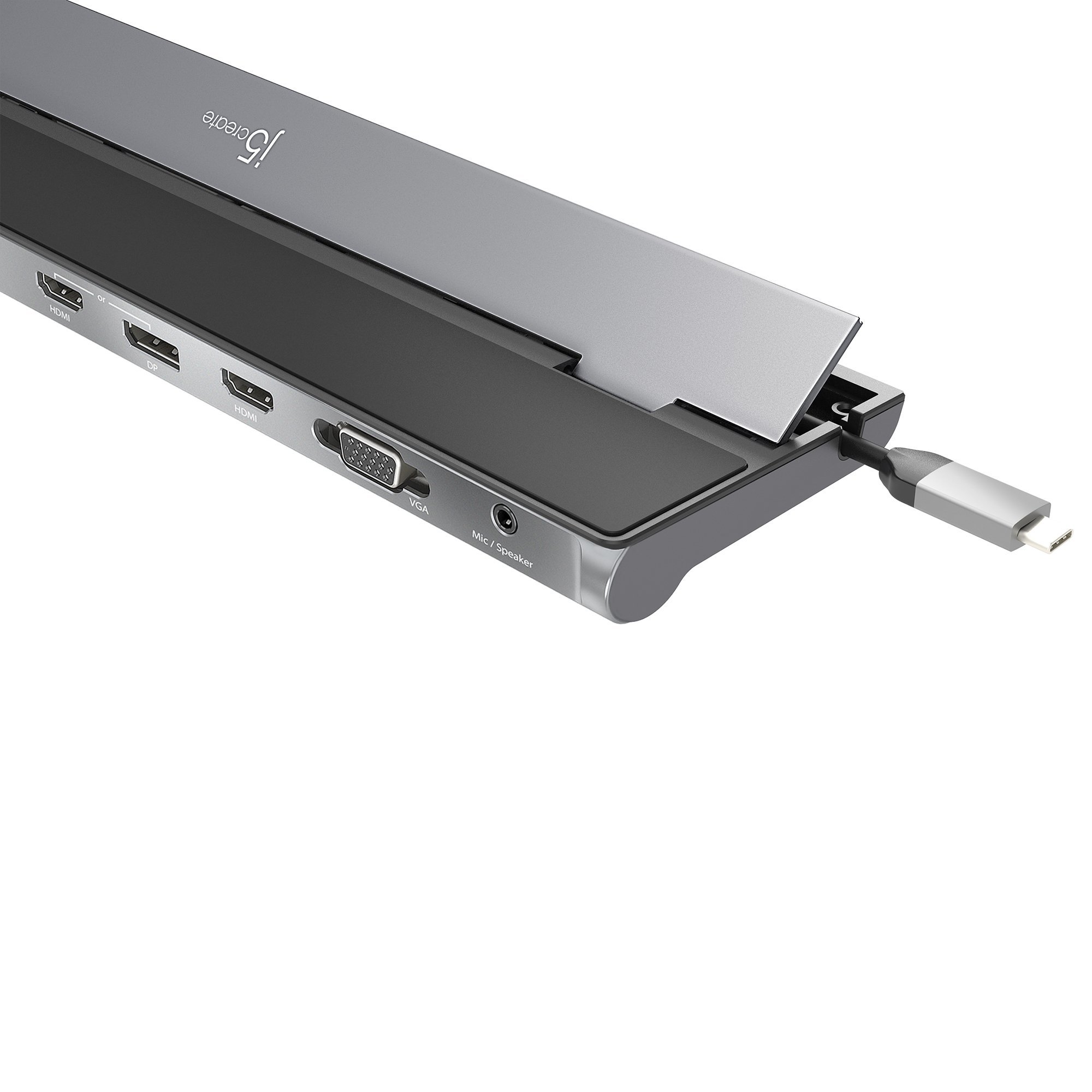

JCD543 USB-C 13合1多功能笔记本扩展坞

j5create JCD543能让USB-C的笔电同时连接至HDMI、VGA以及Display Port接口的显示屏幕,可支持扩展与复制模式,同时也支持扩展网口、麦克风、读卡器、一个USB-C以及三个USB3.0埠(其中一埠支持BC1.2快充),解决轻薄笔电或平板电脑端口不足的问题,可使您的笔电提高效率,化身全方位的工作站。

型号 :JCD543

热门推荐

产品概述
产品特色
支持与服务
产品参数
商品问答

产品概述


j5create JCD543能让USB-C的笔电同时连接至HDMI、VGA以及Display Port接口的显示屏幕,可支持扩展与复制模式,同时也支持扩展网口、麦克风、读卡器、一个USB-C以及三个USB3.0埠(其中一埠支持BC1.2快充),解决轻薄笔电或平板电脑端口不足的问题,可使您的笔电提高效率,化身全方位的工作站。

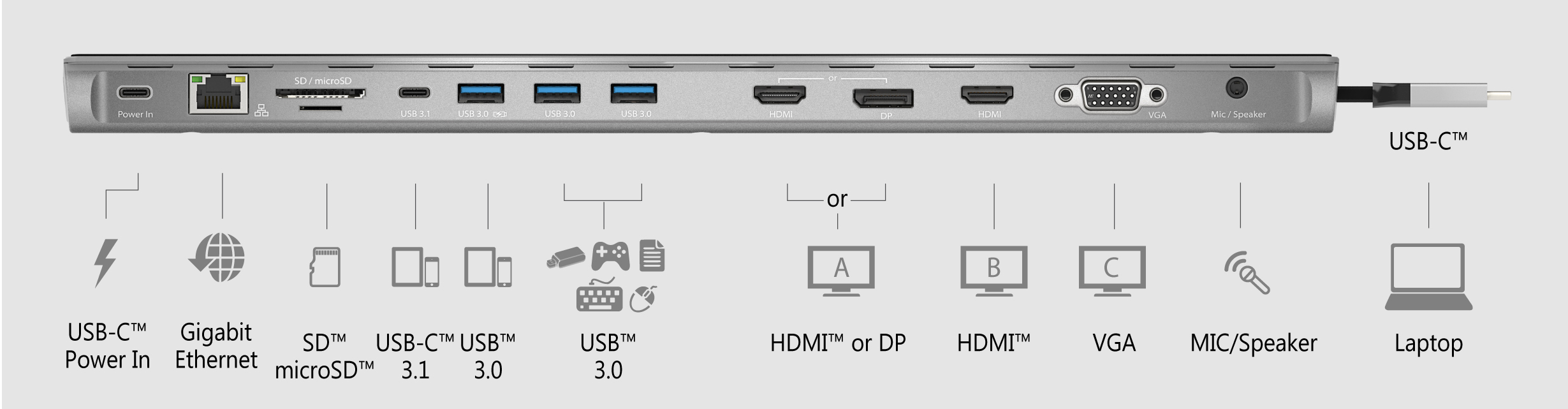

13合1多功能设计 满足扩充所有需求







三个画面同时输出 两种组合灵活搭配

组合1: DP+HDMI™+VGA

组合2: HDMI™+HDMI™+VGA






提供DP、HDMI™x2、VGA三种影像输出介面

扩展模式外接3个屏幕,加上笔记本本身的屏幕,能同时显示4组不同画面




USB-C™(Power in)

接上USB™ Type-C 的电源适配器,即可为笔记本进行充电




双卡槽设计 SD™/microSD™




轻松管理 备份重要档案

SD™/microSD™可同时读取,再多照片、影音都能立刻完成读取,轻松上传到电脑




传输资料永远快人一步






左右两侧出线孔设计

独特的贴心设计,再也不用担心笔记本的USB-C™孔在哪一边孔在哪一邊




垫高及止滑设计

将笔记本垫高设计,可减少与桌面接触面积,有效的让笔记本达到散热效果,加上贴心的止滑垫设计,可避免笔记本滑动






专用收纳线槽

线长45cm可收纳,灵活运用,从此线材不打结,桌面不凌乱






硬件规格



产品特色

 最多可同时外接3个屏幕(HDMI/VGA/DP) USB-C接口支持PD3.0,可供电至笔电

 最高分辨率HDMI/DP为4K@30Hz,VGA为1080P@60Hz

● 扩充1个USB-C以及3个Type-A埠(其中1埠支持BC快充)

● 提供10/100/1000 Gigabit Ethernet埠

 支持扩展/复制/主副屏幕切换/屏幕旋转4种显示模式

● 线长45cm,专用收纳线槽,桌面不凌乱

● 左右两边出线孔设计,不用担心笔电的Type-C埠在哪边

● 台湾制造,质量保证。

支持与服务

驱动下载

产品说明书

JCD543 USB-C 13合1多功能笔记本扩展坞 产品说明书

下载产品说明书

产品参数

 主体介面

 Host介面

 USB-C公座

 Video介面

 HDMI 母座 x 2 / Display Port母座 x 1 / VGA母座 x 1

 USB-C埠

 USB-C母座 x 1(资料传输) / USB-C母座 x 1(Power in)

 Ethernet 埠

 RJ-45 母座 x 1(Gigabit Ethernet)

 USB Type-A埠

 USB Type-A 3.1母座 x 3

 读卡埠

 USB-C公座

 USB埠

 SD 3.0 x 1 / Micro SD 3.0 x 1

 音源埠

 3.5mm麦克风 / 喇叭

 电源

 电源模式

 USB供电或自供电,USB-C支援PD

 功能

 DisplayPort埠

 VGA埠(二择一)

 最高解析度4K@30Hz

 (笔电或其他设备需有支援Type-C DisplayPort Alternate Mode)

 HDMI埠

 最高解析度4K@30Hz

 VGA埠

 最高解析度1920 x 1080@60Hz

 USB-C 埠

 Power in(支援PD3.0,最大100W)

 USB-C 3.1(资料传输)

 USB Type-A埠

 USB 3.1 Gen 1 / 5Gbps,其中1埠支援BC快充

 网路埠

 Transfer Rate:

 1000 Mbps(半双工) / 1000 Mbps(全双工)

 IEEE: IEEE 802.3az,IEEE 802.3,802.3u,and 802.3ab,IEEE 802.3x

 Modes: 支持Wake on LAN function, suspend mode and remote wakeup via link-change,

 Magic Packet or Microsoft wakeup frame

 支持IEEE 802.1Q VLAN tagging and 2 VLAN ID filtering

 机构规格

 尺寸

 主体:350(长)x 82.5(宽)x 23.4(高)mm

 线长: 45 cm

 重量

 约 300g


系统需求

● 支援Microsoft Windows 10/8.1/7 (32-bit or 64-bit)

● 支援macOS 10.8或以上

● USB-C接口需支援DisplayPort™ Alternate Mode

● 支援最高解析度4K

● USB-C接口支援PD快充,可供电至笔电


延伸模式下系统需求

播放一个2K画面(2048x1152 @ 60Hz)

-CPU: Intel Core i5 Quad Core

-RAM: 4GB memory or higher

二个2K画面(2048x1152 @ 60Hz)

-CPU: Intel Core i7 Quad Core

-RAM: 8GB memory or higher

为了在多萤幕环境下发挥最佳性能,建议使用更高的处理器


注意

使用高耗电USB设备时,请将Type-C电源供应器连接到JCD543供电埠,以确保发挥最大效能 请勿在资料传输时拔除USB Type-C电源供应器,以求确保资料传输完整 由于技术以及平台不断更新,为了确保让您拥有j5 create产品最新的资讯,请至j5 create 官网下载最新的驱动程式。


包装内容

JCD543本体

● 快速安装手册
